脱硫塔湿电

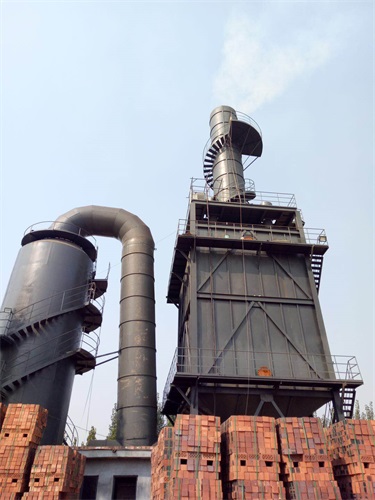

湿式静电除尘器,安装在烟气脱硫系统之后，烟气流向为下进上出（也可以根据实际情况上进下出）。

 1.主体设备工程系统

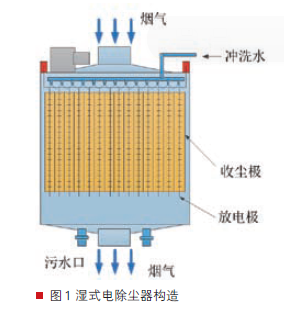

（1）WESP本体装置
      WESP本体采用方形结构，分为上气室，下气室，中气室及钢支架。
      下气室内部设有气体分布板，内部设有烟气导流装置，
      上气室内部设有喷淋冲洗，阴极框架；
      中气室内部有阳极积尘模块和阴极线；
      （2）阳极装置
      阳极装置包括沉淀极、支撑梁、喷淋系统。
      阳极（也称沉淀极）采用先进的导电阻燃玻璃钢材质、导电性能好、易冲洗等优点。沉淀极采用蜂窝状结构。蜂窝状结构材质具有导电性能好、使用寿命长等优点。
      （3）阴极装置
      阴极装置包括阴极线、上部吊挂装置、下部固定装置，绝缘箱。每个阳极孔中心布置有一条阴极线，采用钛合金材质，阴极线固定于上下框架上，框架通过绝缘箱支撑。绝缘箱内吊杆采用绝缘瓷套支撑，通过向绝缘箱内通入热风及绝缘箱电场采用高压恒流直流电源为场区供电。

除尘器的上方布置有一层冲洗水装置，对阴极线进行周期性冲洗。

2.工作原理
      工作原理为：在WESP的阳极管和阴极线之间施加数万伏直流高压电，在强电场的作用下，电晕线周围产生电晕层，电晕层中的空气发生雪崩式电离，从而产生大量的负离子和少量的阳离子，这个过程叫电晕放电；随工艺气流进人WESP内的尘(雾)粒子与这些正、负离子相碰撞而荷电，荷电后的尘(雾)粒子由于受到高压静电场库仑力的作用，分别向阴、阳极运动；到达两极后，将各自所带的电荷释放掉，尘(雾)粒子就被阴、阳极所收集，靠重力自流向下而与气体分离；部分的尘(雾)粒本身则由于其固有的黏性而附着在阳极板和阴极线上，通过冲洗的方法清除。经处理后的烟气完全可达到2020环保超低排放标准。
