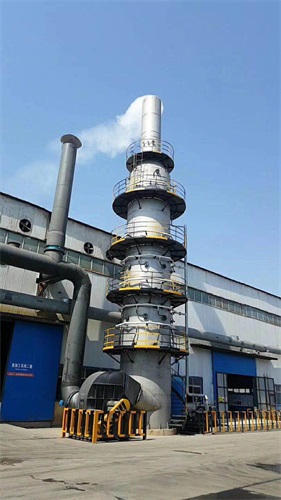

烟气脱硫设备

烟气脱硫在FGD技术中,按脱硫剂的种类划分,可分为以下五种方法：以CaCO3（石灰石）为基础的钙法，以MgO为基础的镁法，以Na2SO3为基础的钠法，以NH3为基础的氨法，以有机碱为基础的有机碱法。
烟气脱硫塔的工作原理

化学原理：烟气中的SO2 实质上是酸性的，可以通过与适当的碱性物质反应从烟气中脱除SO2。烟道气脱硫最常用的碱性物质是石灰石(碳酸钙, CaCO3)、生石灰(氧化钙，CaO)和熟石灰(氢氧化钙,Ca(OH)2)。石灰石产量丰富，因而相对便宜，生石灰和熟石灰都是由石灰石通过加热来制取。有时也用碳酸纳(纯碱)、碳酸镁和氨等其它碱性物质。所用的碱性物质与烟道气中的SO2发生反应，产生了一种亚硫酸盐和硫酸盐的混合物(根据所用的碱性物质不同，这些盐可能是钙盐、钠盐、镁盐或铵盐)。亚硫酸盐和硫酸盐间的比率取决于工艺条件，在某些工艺中，所有亚硫酸盐都转化成了硫酸盐。SO2与碱性物质间的反应或在碱溶液中发生(湿法烟道气脱硫技术)，或在固体碱性物质的湿润表面发生(干法或半干法烟道气脱硫技术)。

在湿法烟气脱硫系统中，碱性物质(通常是碱溶液，更多情况是碱的浆液)与烟道气在喷雾塔中相遇。烟道气中SO2溶解在水中，形成一种稀酸溶液，然后与溶解在水中的碱性物质发生中和反应。反应生成的亚硫酸盐和硫酸盐从水溶液中析出，析出情况取决于溶液中存在的不同盐的相对溶解性。例如，硫酸钙的溶解性相对较差，因而易于析出；硫酸钠和硫酸铵的溶解性则好得多。在干法和半干法烟道气脱硫系统中，或使烟气穿过碱性吸收剂床喷入烟道气流中，或使固体碱性吸收剂与烟道气相接触。无论哪种情况，SO2都是与固体碱性物质直接反应，生成相应的亚硫酸盐和硫酸盐。为了使这种反应能够进行，固体碱性物质必须是十分疏松或相当细碎。在半干法烟道气脱硫系统中，水被加入到烟道气中，以在碱性物质颗粒物表面形成一层液膜，SO2溶入液膜，加速了与固体碱性物质的反应。
